Modulo Convertitore con Uscita analogica • Ampia gamma di segnali convertiti • Contenitore compatto • Basso costo • Connessione veloce tramite terminali a vista • Trimmer di regolazione facilmente accessibili |
|
|
ELETTROTECNICA - ELETTRONICA |
|
IMPIANTI - INGEGNERIA - IMPIANTISTICA |
|
|
E1200 è un convertitore da retroquadro di basso costo ad 1 canale che offre una vasta scelta nei segnali d’ingresso ed uscita. Sul fronte strumento oltre ai terminali in vista sono presenti 2 trimmer di regolazione dello Zero e del Campo di uscita . Alloggiato in un robusto guscio in ABS, si monta su guida DIN ed offre una pratica e veloce connettività avendo tutti i segnali di ingresso, uscita ed alimentazione disponibili in morsettiera. |
|
Elettriche e Fisiche |
|
|
115/230 Vca ± 10 % 50/60 Hz; (12/24 Vca o Vcc opzionali) |
|
3 VA max |
|
0 ± +50 °C |
|
-20 ± +70°C |
|
: 0÷90 % senza condensa |
|
sintetico ABS autoestinguente |
|
50x70x103 mm |
|
IP 20 |
|
n°10 morsetti argentati a vite |
|
Fissaggio con due viti o con unità supplementare per profilati DIN46277 |
|
EMC secondo EN50081-1, EN50082-2 |
|
secondo EN61010-1 |
|
|
: 0 ÷10 V ; 0÷5 V ; 1÷5 V ; 4÷20 mA ; 0÷20 mA ; 0÷50mA ; 0¸100 mV ; … |
|
1 Mohm |
|
100 ohm |
|
da 0÷100 mV a 0÷250 Vca da 0÷10 mA a 0÷5 Aca |
|
PT100 3 fili con corrente nel sensore <0,7 mA ed influenza resistenza di linea con errore massimo 0,25 °C/ohm e tipico 0,7 °C/ohm |
|
3 fili (500 ohm÷50 Kohm) con alimentazione di 2,5 V |
|
da contatto, Namur, proximity NPN, proximity PNP ( max 2 Khz ) |
|
|
|
0 - 10 V • ; 0÷5V ; 1÷5V ; 4÷20mA ; 0÷20mA ; 0÷50mA ; … |
|
max 600 ohm |
|
max 10 mA |
|
0,25 % f.s. |
|
<0,1 % f.s. |
|
20 ms |
|
|
|
- Ingressi, uscite e campi scala devono essere specificati in fase di ordinazione - E1210 ingresso in corrente o tensione continua (dc) - E1220 ingresso in corrente o tensione alternata (ac) - E1230 ingresso termoresistenza - E1250 ingresso da potenziometro - E1270 ingresso in frequenza - SPECIALI |
|
In Morsettiera |
| E1200 |
|
 |
|

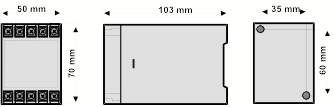

Ingombro (mm) |
| E1200 |
|
 |
