E1750-ST01I Modulo generatore di rampa digitale

E1750 è una rampa digitale da retroquadro di basso costo con una uscita analogica 0 ÷ 10 V.

Chiudendo il contatto di marcia si abilita il comando dell’ uscita: il contatto aumenta incrementa l’uscita mentre il contatto diminuisce la decrementa generando una variazione a rampa costante.

La velocità di rampa è configurabile tramite dei link interni fra 7,5 e 60 sec per passare da zero a fondo scala. Senza comandi l’uscita rimane l’ultimo valore.

All’accensione ed in assenza del contatto di marcia l’uscita è forzata a zero.

Alloggiato in un robusto guscio in ABS, si monta su guida DIN ed offre una pratica e veloce connettività a qualsiasi dispositivo avendo tutti i segnali in morsettiera.

Caratteristiche generali

Alimentazione

115/230 Vca ±10% 50/60 Hz; (12/24 Vca o Vcc opzionali)

Consumo di Potenza

1,2 VA max

Temperatura Funzionamento

0 ÷ +50 °C

Temperatura Immagazzinamento

-20 ÷ +70 °C

Umidità

0÷90 % senza condensa

Materiali Contenitore

sintetico ABS autoestinguente

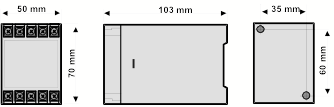

Dimensioni

50x70x103 mm

Protezione Frontale

IP 20

Terminali

n°10 morsetti argentati a vite

Montaggio

Fissaggio con due viti o con unità supplementare per profilati DIN46277

Marchiatura CE

EMC secondo EN50081-1, EN50082-2
Sicurezza elettrica secondo EN61010-1

Ingressi

- 3 ingressi da contatto privi di tensione
( marcia, aumenta, diminuisce) chiusi sul comune COM

- Non isolati

Uscite

Uscita

1 uscita : 0÷10 V massima corrente 5 mA

- Risoluzione

0,025 del f.s.

- Precisione

< 0,1 % f.s.

- Ripetibilità

< 0,1 % f.s.

- Tempo di risposta
(da zero a fondo scala)

7.5, 15, 30, 60 sec ( vedi configurazione )

Opzioni e Configurazione

E1750
