PROSPETTO GENERALE
Strumentazione da Quadro
Espandi tuttoContrai tutto
EN_IC_pdf.gif_ST
ST
SPECIFICA TECNICA
E51
Strumento di Comando Valvola
Strumento di comando valvola motorizzata con indicazione a barre della posizione % della valvola.
Alloggiato in un contenitore 96x48 mm ha 1 ingresso e 1 uscita analogici, l'ingresso di reazione a potenziometro, 2 relè di comando e la funzione auto\mano.

> SETTORI Utilizzo - Applicazioni
V DESCRIZIONE
* E51_6.png
E51 è una stazione auto/mano per il comando di valvola motorizzata con indicatore digitale a barre per una facile visione della posizione della valvola (espressa in %).
E51 ha un ingresso 4÷20mA ed un ingresso di reazione da potenziometro a 3 fili; inoltre dispone di un’ uscita di ritrasmissione della posizione 0÷10V.
Lo strumento nella funzione manuale comanda tramite i tasti frontali direttamente i relè di movimentazione.
Nella funzione automatica pilota i relè (aprendo e chiudendo o l’uno o l’altro) in modo da portare la posizione del potenziometro uguale all’ ingresso.
La selezione “auto” chiude un contatto in morsettiera. Il modo di funzionamento automatico o manuale è selezionato dai tasti A e M e individuato dall’ accensione del relativo LED sul fronte.
Il basso costo, la robustezza e la resistenza alle vibrazioni ed agli aggressivi chimici, unita alla facilità di visualizzazione, rendono questo strumento flessibile ed affidabile.

> CARATTERISTICHE
Elettriche e Fisiche
> COLLEGAMENTI
In Morsettiera

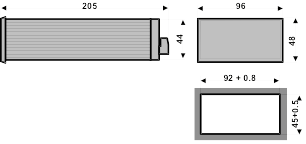

> DIMENSIONI
Ingombro.................................................................Foratura Pannello
