- Una struttura flessibile composta da uno o due Rack e una serie di schede a inserimento diretto, consente di configurare il sistema secondo la specifica applicazione.

- Ogni scheda dispone di un proprio microprocessore e comunica con il modulo principale attraverso un’interfaccia seriale RS485.

Una seconda RS485 con protocollo MODBUS consente la comunicazione tra il mo-dulo principale e un sistema esterno di supervisione.

- Ingressi e Uscite sono galvanicamente isolati tra loro (esclusi gli Ingressi digitali da contatto N.A.) e dal resto del sistema Le schede di Ingresso dispongono di circuiti a Sicurezza Intrinseca II(1)GD [EEx ia]IIC consentendo il collegamento diretto di sensori posti in area pericolosa.

- Nel Sistema è integrato un modulo di logica programmabile che consente una gestione combinatoria e temporizzata di eventi associati ai canali di Ingresso ed Uscita digitali ed analogici ed un pacchetto di elaborazioni matematiche.

L’allarme di tendenza permette di definire la massima velocità di variazione nell’unità di tempo accettabile per una variabile di processo; la soglia costituisce l’ammontare della variazione permessa (DV) riferita all’intervallo di tempo selezionato (DT), l’allarme è attivato quando la velocità di variazione eccede il valore impostato come soglia.

Sia DV che DT sono programmabili, è inoltre possibile impostare un’isteresi compresa tra 0 e 10 % del campo di ingresso.

L’allarme di tendenza permette di produrre una indicazione di allarme molto prima del raggiungimento di condizioni critiche nel processo controllato, senza che vi siano interventi in caso di variazioni lente (es. cambiamenti di temperatura tra il giorno e la notte o tra estate e inverno).

I grafici A e B danno un esempio sul funzionamento dell’allarme di tendenza.

Nel grafico A, è rappresentata una cospicua variazione di temperatura, la variazione non produce nessun allarme perché distribuita in un lungo periodo di tempo (variazione di temperatura durante le 24 ore).

Al contrario, nell’esempio B, una minore variazione nella misura provoca l’attivazione dell’allarme a causa della velocità con cui essa avviene.

Grafico A

La Velocità di Variazione P1 è inferiore alla soglia impostata: nessuna Condizione di Allarme.

Grafico B

La Velocità di Variazione P2è superiore alla soglia impostata: l’Allarme interviene anche se la Temperatura è ancora ad un valore inferiore a quella raggiunta nel Grafico A. A = Allarme

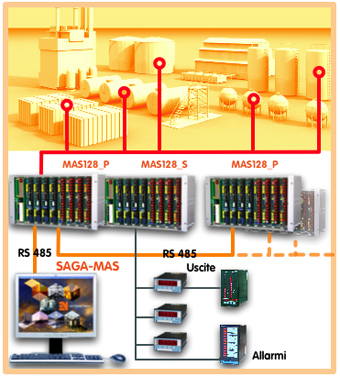

Schema di Riferimento

Alimentazione

115/230 Vca ±15 %; 50/60 Hz

Consumo

95 VA max. (massima configurazione)

Contenitore

1 o 2 rack 19” 6HE

Schede installabili

da 1 a 17 + CPU

Formato schede

doppio Eurocard (233.4 x 160 mm) ad inserzione diretta

Ingressi (1)

128 Ingressi analogici

32 Ingressi digitali

Uscite (1)

64 Uscite analogiche 4÷20 mA

128 relè (contatto SPST)

32 Uscite digitali

Interfacce

RS485 MODBUS

Temperatura di Funzionamento

0 ÷ 50 °C

Temperatura di Immagazzinamento

-20 ÷ 70 °C

Umidità

20÷90 % non condensante

Dimensioni d'Ingombro

W_483 mm • H_266 mm • D_240 mm

MAS128

La configurazione del sistema è molto flessibile e va da un minimo di due schede in un singolo rack  (modulo principale + 1 scheda di Ingresso), ad un massimo di 18 schede (17 + modulo principale) disposte in due rack.

Tutti gli alloggiamenti (slot) possono accettare qualsiasi tipo di scheda (eccetto lo slot N°1 dedicato al modulo principale), le schede sono intercambiabili grazie al sistema di inserzione diretta e alle morsettiere unificate; Il modulo principale include l’alimentatore per tutto il sistema.

La scheda di Ingressoi accetta la connessione di sensori situati in area pericolosa II(1)GD[EEx ia]IIC secondo la direttiva ATEX evitando l’uso di barriere esterne; una chiave di sicurezza impedisce l’inserzione di schede differenti negli slot dedicati a quelle di Ingresso e un setto di separazione divide i morsetti dedicati alla sicurezza intrinseca da quelli ad uso generico.

Le morsettiere sono dello stesso tipo per tutte le schede, la funzione di ogni terminale è definita in funzione del tipo di scheda inserita nella rispettiva posizione.

Contenitore

Rack 19” - 6HE (DIN41494)

Numero posizioni

Rack N° 1: 8 + Modulo principale; Rack N°2: 9

Formato schede

233.4 x 160 mm  (doppio Eurocard)

Collegamento scheda

1 o 2 connettori DIN41612

Collegamento Ingressi/Uscite

64 morsetti per posizione 0.2÷2,5 mm2 (AWG 24÷12)

Protezione

IP 20

Montaggio

± 30 ° rispetto alla verticale

Alimentazione

115/230 V 50/60 Hz, con selettore di tensione

Variazioni di Alimentazione

±15 % del valore nominale

Fusibile Alimentazione

3,15 A per 115 V; 1,6 A per 230 V

Uscite Alimentazione verso il sistema

12 Vcc 3 A; 24 Vca 1,8 A

Temperatura di funzionamento

0 ÷ 50 °C

Temperatura di immagazzinamento

-20 ÷ +70 °C

Umidità

25 ÷ 90 % non-condensante

Resistenza di isolamento

100 M secondo IEC 348

Rigidità dielettrica

Interfaccia interna (verso schede)

RS485

Velocità di trasferimento

19200 bit/s.

Indicatori

6 LED per indicazioni diagnostiche

Scheda Alimentazione CPU

Scheda d’Ingressi 16 canali (1÷8)

Scheda Uscite analogiche 8 canali (1÷8)

Scheda Relè 32 canali (1÷4)

Scheda I/O digitali 32 canali

Back-up della memoria RAM

i dati vengono mantenuti in memoria per un periodo di 10 anni

Formato scheda

doppio Eurocard con inserzione diretta ad innesto per una facile ispezione e manutenzione.

Numero canali per scheda

Standard: 16

Multiplexing

Scheda intelligente con multiplex a stato solido

Certificazioni

II(1)GD[EEx ia]IIC - CESI 04 ATEX 010

Velocità di scansione

8 canali/secondo tipico

Filtro

media dinamica su 8 campioni per canale

Rigidità dielettrica

SISTEMA DI MISURA

INGRESSI

A

TERMOCOPPIE

B

TERMORESISTENZE (RTD)

C

TENSIONE

- Campo in Volt

± 2 mV

D

CORRENTI

E

RESISTENZE VARIABILI

ALLARMI

A

Allarmi di PROCESSO

B

Allarmi di TENDENZA

Formato scheda

doppio Eurocard ad inserimento diretto

Numero canali per scheda

da 1 a 32

Numero schede per sistema

1

Configurazione

selezione a link del tipo (I/O)

Uscita

transistor

Portata Uscita

1A - 24 Vcc

Ingressi

contatto (N.A.) o stato logico

Ingressi logico

24 Vcc 5 mA

Consumo

max. 4 W

Rigidità dielettrica

500 Vca (1.500 Vca per 1’)

Formato scheda

doppio Eurocard ad inserimento diretto.

Numero canali per scheda

da 1 a 32

Numero schede per sistema

da 1 a 4

Contatti Uscita

SPST con programmazione a ponticello (N.C. o N.A.)

Portata contatti

2 A - 250 Vca

Consumo

max. 8 W

Rigidità dielettrica

500 Vca (1500 Vca per 1’)

Formato scheda

doppio Eurocard ad inserimento diretto.

Numero canali per scheda

da 1 a 8

Numero schede per sistema

da 1 a 8

Segnale Uscita

4÷20 mA (tipo attivo)

Carico massimo

600 Ohm

Consumo

max. 5 W (Tutte le Uscite a F.S.)

Circuito Uscita

8 ADC indipendenti

Risoluzione

0.025 %

Taratura zero e fondo scala

calibrazione software con memorizzazione dei dati in memoria non-volatile.

Rigidità dielettrica

tra canali:

250 Vca

tra canali e CPU

500 Vca (1500 Vca per 1’)

Tipo

RS485

Comunicazione

bi-direzionale Half duplex. Tramite questa interfaccia l’host computer è in grado di assumere le informazioni e le misure provenienti dal campo e/o modificare i parametri di configurazione del sistema.

Protocollo

MODBUS

Velocità di trasferimento

selezionabile da 4800 a 38400 bit/s

Formato

8 bit + parità 1 stop bit

Parità

pari, dispari o nessuna

Indirizzo

da 1 a 15 selezionabile

Isolamento

1000 Vcc

Lunghezza linea

max 1500 m

· Rilevamento malfunzionamento del sistema associato ad un contatto a relè

· Autocalibrazione di zero e fondo scala per la compensazione degli errori dovuti a deriva termica e/o invecchiamento dei componenti.

· Test di continuità dei circuiti di Ingressi.

· Verifica del funzionamento dei circuiti di scansione (multiplexer).

· Verifica dei dati di configurazione effettuata all’accensione.

· Il sistema integra una rete di logica programmabile con la quale mette in relazione i suoi Ingressi analogici e digitali con le Uscite relè, secondo legami sia combinatori che sequenziali. Le caratteristiche del sottosistema PLC sono:

· Inserimento e modifica grafica degli oggetti del PLC,  in una matrice di dimensione 32 righe x 20 colonne. L’editor è integrato nel programma di configurazione MAS128.exe.

· Gestione temporizzata eventi con risoluzione 100msec, fino a 109 minuti, mediante oggetti Flip-Flop, Latch, Timers e Counters. Il numero massimo di oggetti di questo tipo, (chiamati Timer),  è di 32 per ciascuno.

· Relè ausiliari (max 128). Sono relè chiamati “Virtuali” e corrispondono ad un bit nella me­moria del sistema.

· Contatti Eventi NA e NC, (max 512). Gli eventi possono provenire da:

- Allarmi, relè ausiliari, oggetti timer.

· Contatti relativi agli Ingressi digitali, (max 32)

· Pilotaggio Uscite digitali e relè, (max 32).

·

• Nel sistema è implementato un pacchetto matematico che utilizza i canali di misura e gestisce fino a 96 canali virtuali.

• Sono previsti 3 livelli operativi: il primo livello supporta funzioni matematiche di base, il secondo funzioni avanzate ed il terzo funzioni complesse.

• Funzioni tipiche del primo livello sono: somma, sottrazione, moltiplica, divisione, costante, modulo

• Funzioni del secondo livello sono: estrazione di radice, media di canale singolo o di gruppi di canali, media mobile, esponenti, logaritmi, gradienti, selezione del valore massimo o minimo di 2 canali o di gruppi di canali.

• Funzioni del terzo livello sono: calcoli di polinomi, umidità relativa, mass flow lineari e quadratici, equazione di Nernst.
